"REV-X" 是狗萬新一代混響和環境類效果所依托的先進算法，它衰減平滑，能提供的混響深度和維度。 REV-X充分利用了DM2000 24-bit 96-kHz的處理能力，使混響和環境類效果具有了真實聲環境下的溫暖感和可信度。

先進的DSP-7 LSIs組件能以高的速度運行32-bit的內部處理能力(58-bit 累加器) 。 以96 kHz進行96通道混音時能夠全面發揮效能。 所有模擬輸入和輸出 –包括24路話筒/線路輸入 – 都采用24-bit 精度的A/D和D/A轉換器，以達到110-dB 的動態范圍。 前?話放設計開發全過程中，所有優選電路結構和部件都經過號稱業界好的"耳朵"反復試聽檢測，實現了A/D轉換過程前的精確無音染的前置放大功能。

盡管是桌面型控制臺結構，DM2000依舊能提供96路同時輸入的強大混音功能。 全部96個輸入通道都帶有4段參數EQ、門限、壓縮/限制以及多453毫秒的延遲，同時具備可變反饋功能。 重要的是，所有功能都能以96 kHz規格執行。 輸出部分也以22總線的結果提供了大量的功能: 8 組總線、 12個輔助總線以及主立體聲總線，編組總線1到6可以充當環繞聲總線，Bus to Stereo功能可用于擴聲類用途的子?混音，還包括簡便的5.1或3-1環繞聲到立體聲的縮混功能。 12個輔助混音總線中的8個可以當做環繞聲效果發送，另外還有個"Unity" 功能，可以自動將輔助總線設置為標稱(0 dB) 電平，使之能作為額外的編組總線使用。 4個立體聲矩陣可以為現場擴聲、環繞聲和其它用途提供更多的應用性。

全部96個輸入通道以及8個編組總線、12個輔助總線、4個立體聲矩陣和立體聲總線，能發揮包括門限、壓縮、動態處理、輸入衰減、具Type I和Type II算法選擇能力的4段參數EQ、通道插入、延遲、環繞聲和立體聲像、相位等強大的混音功能。 控制臺還為跳線、輔助/矩陣發送、動態處理、立體聲和環繞聲聲像、EQ等功能提供了專門的便捷訪問控制器。 復制和粘貼通道參數的操作也提供了專門的控制器，甚至包括不同的場景之間的參數。 可以通過LCD 屏幕實現圖形化的數據控制，所控制的數據可以保存到 "資料庫" 以便將來需要時調出。 通過圖形化的"digital patching"畫面，所有的輸入、輸出、插入跳線點、直接輸出、效果發送、返回都可以按需配置給系統 : 例如，您可以將一個輸入信號跳線到多個通道，或?qū)⑿盘枏囊粋€總線分配到多個輸出口。 無需再參考LCD畫面，關聯到每個推子的編碼器和名稱顯示都可用來執行輸入跳線和直接輸出設置，你可以將自己的跳線設置保存為資料庫數據，以備將來需要時調出。

DM2000的8個內建效果器即使在控制臺以96 kHz規格運行時也能全面發揮作用和性能。 一些新的效果程序，如多段壓縮、兼容5.1環繞聲的混響、5.1 調制*算法等增強了控制臺的處理能力，這些效果可以用于發送/返回循環終，或作為插入效果使用。 DM2000 還帶有6個31段圖形均衡器，并可在6、15或24-dB 范圍內切換。 *每個環繞聲處理器可以多占用4個板載效果處理器。

DM2000 的后面板以平衡 XLR/TRS形式提供了24個話筒/線路輸入口，它們配置了性能的前?話放，可以創造出色的音質。 這些輸入通道還提供了帶有旁通開關的insert I/O 插口以及獨立的幻象供電開關。 一共有5組2-track 輸入: 2組為模擬，3組為采用內建采樣率轉換器的數字口。 所有模擬輸入和輸出都采用24-bit、96-kHz 規格的轉換器。 8個"omni" 型輸出口可用于立體聲或環繞聲監聽。 2對XLR-型CR 監聽輸出口可以方便地連接到大型或小型監聽音箱。 2個AES/EBU格式數字立體聲輸出口和1個同軸數字立體聲輸出口，3組數字輸出都自帶采樣率轉換器，可以進行多種格式的連接。

6個Mini-YGDAI (狗萬通用數字接口) 擴展卡插槽的每一個都支持多16個額外的AES/EBU、ADAT或TASCAM格式的數字I/O通道，還包括雙倍速96 kHz (AES/EBU) 數字 I/O 卡、 96-kHz可兼容 AD/DA擴展卡以及大量模擬I/O擴展卡等其它接口卡。 DM2000擴展槽也支持其它第三方Mini-YGDAI 兼容擴展卡。

2臺DM2000 控制臺可以通過?聯接口連接在一起，使之多支持192 路輸入的通道。 MIDI IN、 OUT和THRU接口和1個獨立的MTC輸入口可以實現多種MIDI控制功能。 USB和RS422 "TO HOST"接口、XLR型SMPTE 時碼輸入口、支持P2命令或HA遠程控制的9針D-sub？亟涌諞約 25針D-sub 控制接口，使DM2000具備了適合多種應用方式的擴展控制能力。 另外還有PS/2 鍵盤接口，可以方便地連接鍵盤鼠標進行名稱輸入操作。 2組字時鐘 I/O 接口支持雙通道96 kHz 規格操作。

環繞聲像功能早出現在02R 和 03D上，但DM2000在環繞聲制作方面更勝一籌。 矩陣混音和Bus to Stereo功能讓5.1 或3-1 環繞聲聲源縮混為立體聲提供了方便，還可以通過Dolby Surround 或DTS立體聲編碼器將3-1輸出信號返回DM2000的擴展槽輸入口，以便對已編碼和未編碼的聲音進行對比。 Selected Channel（選定通道）控制部分提供了聲像搖桿，用以處理復雜的聲像移動、規劃特定的聲像類型。 環繞聲定位采用127 x 127 精度，發散控制為 0 ~ 100 ?。 兼容環繞聲的效果為高 8-進/8-出配置，包括5.1混響、調制和動態*、 EQ，而動態編組是另一種被環繞聲制作廣泛應用的重要功能。 *每個環繞聲處理器可以多占用4個板載效果處理器。

DM2000的監聽部分提供了靜音獨立總線（音箱）、所有監聽輸出的置中電平控制、逆向混音監聽、已編碼和未編碼杜比環繞聲或DTS立體聲之間的對比等一系列控制手段。 縮混過程可以將幾乎任何環繞聲格式縮混為幾乎任何其它環繞聲格式或立體聲以便進行監聽，但不會影響發送到錄音設備的信號。 音箱控制功能可以精細控制監聽環境，以匹配您混音的節目素材及您的工作環境。 DM2000還帶有低音管理、用于音箱精確控制的衰減器、用于控制延遲的"虛擬音箱響應"等功能。

除了大量的獨立功能， DM2000還可以整合您計算機中的DAW (數字音頻工作站)軟件或數字錄音機，形成的數字錄音制作環境。 它配備了大量的專門控制器，用以對外接設備進行直接控制。 DM2000還可以作為一個物理控制臺對DAW的錄音和混音功能區進行控制。 標配資源庫包括各種控制兼容性： Digidesign Pro Tools® 、 Steinberg NUENDO® 工作站等。控制功能可以分配到？夭1 到4。 還可以創建MIDI 控制列表，用以控制可兼容MIDI類的DAW 系統。 DM2000的面板上也提供了專門的錄音機控制器: track arming 區域有針對24軌的控制鍵、編組鍵A 到D、帶錄音鍵，供您的MTR或母帶錄音機使用。 Locator部分有8個定位記憶鍵和 pre、post、in、 out、 return 到 zero鍵及 roll back鍵，幫助您高速高效地完成操作。 DM2000的物理控制器兼容DAW系統和支持MMC 或 P2協議的錄音機。

DM2000具備自動混音能力，它能以1/4格的精度實現從參數到內部效果的全面自動化操作。 本設備還可以用操作方便、易于訪問的專門按鍵控制自動混音功能。 場景記憶功能可以單獨指定各通道的淡入淡出時間、調出安全等設置，調出安全甚至可以被指定為一個功能。 您設置好的數據可以保存到SmartMedia存儲卡。

除了可以將相鄰的通道 "水平配對"，DM2000 還可以將不同操作層的通道進行 "垂直配對"，例如，您可以從一個單獨的操作層控制多 24個立體聲聲源。 在這種設置下，24個立體聲信號甚至可以同時顯示在電平表橋中。 編組功能包括相似的推子和靜音組以及復雜的EQ和動態處理編組。 當進行環繞聲混音時，可以利用這種設置的優勢。

24個推子用來分4層訪問控制臺的96個輸入通道。 加上立體聲主推子，您擁有了25個質量的100毫米力度馬達推子。 另一個操作層也提供了總線、輔助和主推子，另有4個 "遙控"層可以控制外接設備。 Fader Mode鍵可以用來將輔助發送電平分配到推子。 每個推子都關聯了旋轉編碼器和開關，通過Encoder Mode 鍵可以切換到任意模式。 編碼器可用來調整聲像或執行輔助/矩陣發送，也可以分配為任意其它4個功能。 您可以將輸入跳線、直接輸出分配、或?qū)χT如Yamaha AD8HR的外接HA設備的？胤峙淙糠峙淶獎嗦肫，在您的工作環境中高速、高效地完成設置。

DM2000 附贈了需要運行在Studio Manager程序中的DM2000 Editor軟件，運行平臺可以是Windows 或 Macintosh計算機。 DM2000要通過TO HOST 接口 (USB或 RS422)連接到您的計算機，這樣不但可以進行簡單的參數瀏覽，更可以創建一個音樂制作環境 。 控制臺的窗口、Selected Channel？、環繞聲編輯器、跳線編輯器、效果編輯器、時碼讀數窗口、 GEQ 編輯器和資料庫窗口都可以通過計算機的大型顯示屏進行訪問，主混音功能也可以離線編輯。 DM2000的存儲管理功能能夠?qū)?shù)據發送到計算機或從計算機載入回控制臺，數據還可以在計算機中進行管理，甚至通過LAN或互聯網與他人共享。

依據行業專業用戶的反饋和要求，DM2000 V2功能有大量的改進和增加，推出了改進的工作環境和更全面的管理能力。

DM2000 V2 對全部5種Yamaha附加效果程序包 (各程序包都為另購)提供支持。 這些程序包提供了先進的效果和信號處理能力，與內建效果一樣易于訪問和使用。

Studio Manager經歷了重大改進，現在宿主程序已經能夠以其自己的架構支持多種編輯器 (諸如DM2000 Editor) 。 這樣衍生出很多優勢，比如多臺DM2000的全面工程調出和更順利的在線和離線編輯。 其它的改進還包括對附加效果支持、多窗口等，同時還通過快捷鍵、鍵盤操作、拖放、使用用戶自定義鍵？卮蚩乇沾翱詰仁侄翁岣吡俗芴宀僮饜。 控制臺的窗口現在已提供了快速連線/離線開關，這個功能可以顯示或隱藏參數圖、用戶可分配層、長量程電平表等，雙擊 EQ部分還可以快速跳躍到Selected Channel 窗口和數字形式推子電平顯示結果。 新增加的Master Fader（主推子）窗口和Meter（電平表）窗口可以更方便地監控電平，還有可同時顯示48個通道的電平表以及增益消減電平表顯示。 新的 Automix Library （自動混音資料庫）窗口使執行自動混音功能更加地方便。 Selected Channel 窗口現在已可以顯示門限類型和長量程通道電平表。 Patch Editor （跳線編輯器）窗口現已能縮放，目前已具備了PM1D類型的光標形狀和操作，這使得列出和編輯端口名稱成為可能。 在Library（資料庫）窗口，您可以同時操作多個場景和資料庫，將它們直接從硬盤調出，還可以用跳線資料庫關聯場景記憶。 而對DM2000 本身， Surround Editor（環繞聲編輯器）窗口現已支持6.1通道。 您還可以用 Effect Editor （效果編輯器）窗口中的搖桿控制REV 5.1效果的ER/REV位置。

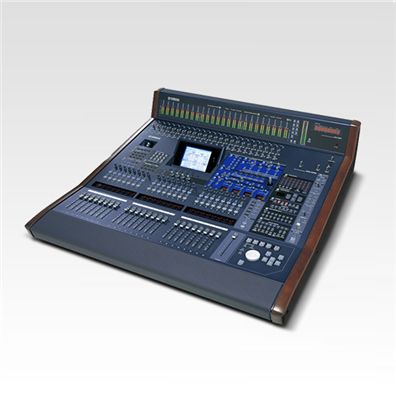

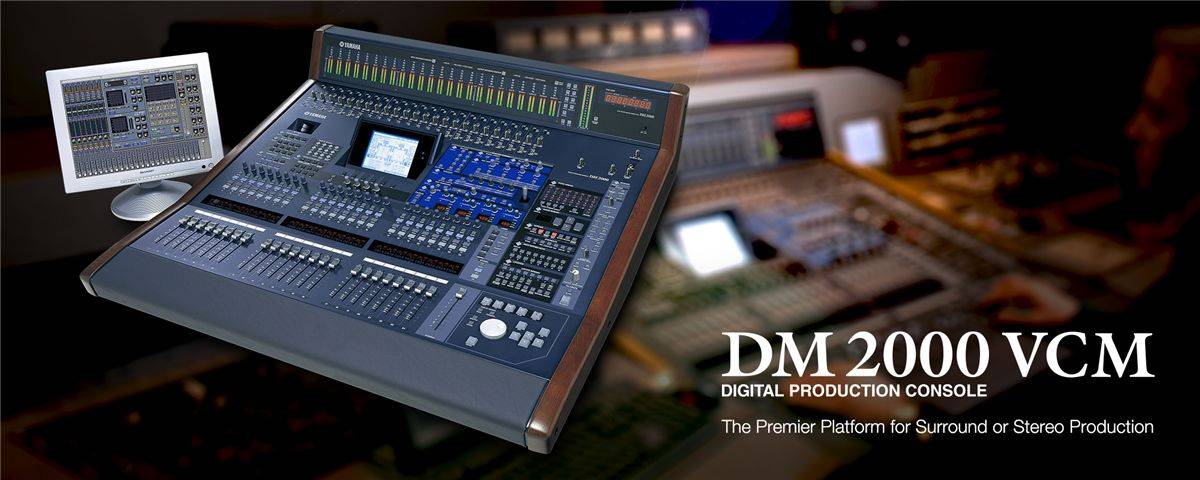

新的DM2000VCM 其實是DM2000 V2版本加上一套具備先進處理技術的巨大陣列，它具備全新的制作能力。 現在您已經可以欣賞到一系列經典的、來自70年代的壓縮和EQ設備的效果了，它們有模仿幾種傳統的模擬開盤磁帶機、一整套出色的REV-X混響效果、一套業界的環繞聲后期制作包，甚至包括精選的vintage 風格的stomp box效果，用以為您的混音添加色彩。 一切盡在指間，無需再跳線到外接信號處理器。 使上述功能成為可能的，使聲音品質超群的，是狗萬一系列的技術。 世界上受歡迎的數字制作控制臺，現在更加強大。

VCM技術是DM2000VCM中一種對經典的壓縮器、EQ、模擬磁帶機和stompbox型等效果的模仿機制。 VCM (虛擬電路建模) 技術實際上是從電容到電阻，對模擬電路的特性進行仿真建模而形成的。 VCM 技術遠遠超越了對電子部件和老式設備的簡單分析和模仿。 它捕捉到的聲音的精妙之處是簡單的數字仿真手段根本無法比擬的, 是廣受追捧的經典器材的真實還原。

iSSP 技術是 DM2000VCM非凡的環繞聲后期效果得以產生的關鍵。 iSSP是"交互式空間音響處理功能"的縮寫，也是Yamaha自主創新的空間音效系統。 它的設計經過了大量的調查研究和實驗，這種技術為環繞聲處理的應用提供了的真實感、可操作性和性。 它的聲場定位而活躍，只需簡單的操作即可實現真實的聲源移動效果，能模仿幾乎所有聲音空間環境的變化。

* 0dB=0.775Vrms; 0dBV=1.00Vrms
