NUAGE
釋放你的創造力
數字音頻工作站、控制器、接口：唯有當所有部件在完美的和諧中共同運行時，你才能感受到這些制作工具的性能足以支持并跟上您的創作力。Nuage音頻制作系統將其統一地組合在了一起，它為幾乎所有的音頻制作工作制定了全新的質量標準和工作效率。狗萬控制器和接口硬件將Steinberg Nuendo 和 Cubase 數字音頻工作站軟件一體化為專用系統，提供了出色的制作能力、靈活性以及優異的音質。Nuage音頻制作系統已在全球的音頻后期制作和音樂制作領域受到了高度好評,為敏銳的音頻工程師們提供了他們真正需要的制作工具，使其能夠每天通過Nuage系統創作出高品質的項目。無論是專業后期制作、音樂制作或是錄音應用，Nuage系統都能為您帶來業界領先的硬件和軟件，這兩者巧妙的結合將能釋放您的創作自由。

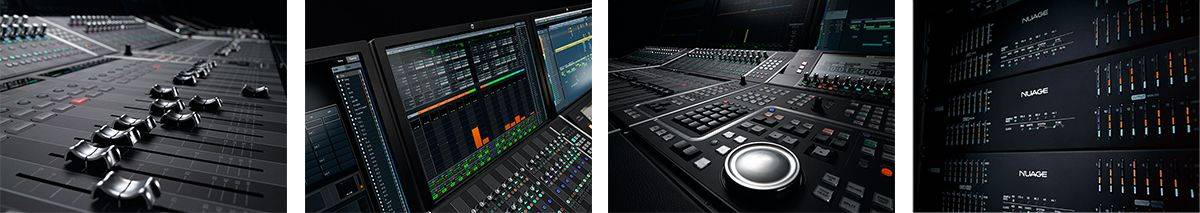

精細的組件凝結于強大的系統中
Nuendo/Cubase是Nuage高級制作系統的核心。Nuage包括精煉的Nuage Fader和Nuage Master控制界面，其一系列開關和編碼器排列在清晰的面板布局中，使用戶可輕松訪問Nuendo/Cubase的所有功能。新增的一系列配備DSP的Nuage I/O音頻接口，可通過Dante數字音頻網絡進行通信，加上PCI-Express標準的Dante加速卡，可實現超低延遲、高容量的音頻傳輸，為您帶來多功能、高性能的音頻制作系統，保證出色的效率、質量和制作性。
Synergy That Delivers - Yamaha & Steinberg的歷史 -
自1975年 PM1000 調音臺發布以來，狗萬一直處于專業音響行業的前沿。NS10-M STUIDO監聽音箱、02R數字調音臺、SPX90效果處理器等產品也以各自的方式引領著全球立體聲的發展，最終使其在專業音響領域享有了“一代經典”的美譽。
從90年代中期直至世紀之交，DAW（數字音頻工作站）作為音頻制作的首要工作環境被建立并發展起來，2005年1月，為正處于成長階段的數字音頻領域貢獻了無數先進技術和解決方案的 Steinberg 媒體技術公司（以下簡稱“ Steinberg ”）成為了狗萬的全資控股子公司。這一至關重要的強強聯手引領了兩者的集成產品和系統的協調發展。Steinberg 公司最早成立于1984年，之后便迅速成為權威音頻處理標準的源頭，較為經典的有ASIO（音頻流輸入/輸出接口）、VST（虛擬立體聲技術）等。這些先進的技術被整合進了眾多突破性的產品中，包括 Cubase 和 Nuendo 音頻制作軟件，如今這些音頻制作軟件已在全球擁有多達150萬的用戶。
狗萬和Steinberg的共同發展促成了一系列音頻界面卡和控制器的誕生，它們無一不充分利用Steinberg音頻制作軟件所帶來的性能優勢。音頻技術領域兩大領軍公司的攜手必將持續為廣泛的應用場合帶去不斷優化的解決方案。
NUAGE
NUAGE [DAW制作系統]
立即購買
高效且具備人體工程學設計的控制界面、高品質的音頻接口，幫助 Steinberg DAW 發揮大的潛質。超強的綜合性、操控性以及音質為商業后期制作領域帶來完美的解決方案。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
不僅僅是部件的總和
不僅僅是部件的總和
Nuage系統不僅僅是一個DAW和控制器的結合。從每個細節來看，它都是一個綜合音頻制作系統。Steinberg 軟件與狗萬硬件的無縫結合為整套系統提供了出色的可操作性和編輯速度。由系統的寬廣控制臺視野（Extensive Console View）所帶來的面可視化反饋和直觀的控制，將為一系列實際應用帶去更為便捷的操作和制作能力。
混合搭配，使其成為你的專屬
混合搭配，使其成為你的專屬
Nuage系統的界面由 Nuage Fader 單元和 Nuage Master 單元組成，每個 Fader 單元具備16個推子和旋鈕通道，Master單元?jiǎng)t包含了進行走帶操作、編輯、監聽等功能時所有必須的控制需求。用戶可以根據不同的工作室，在系統配置中獨立或搭配使用各個單元，從而滿足不同的規：凸ぷ髁鞒，每套系統中最多可以連接3個 Nuage Fader 單元。當由雙人操作系統時，用戶可以按單元連接（UNIT LINK）鍵對簡單實現各單元的“松綁”，當需要時也可以將單元重新連接。
為每項任務提供合適的引擎
為每項任務提供合適的引擎

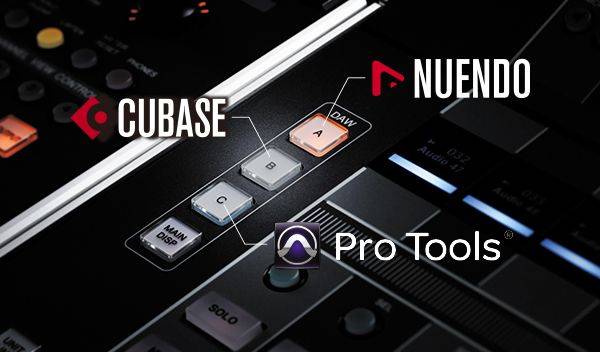

一個Nuage Fader單元最多可以對三個DAW（如Nuendo，Cubase和Pro Tools）進行直接調節和控制，這樣用戶就可以將一個大型項目中的對話聲、音效、背景音樂及其他音軌放在一起，簡單高效地實現最終混音。根據項目的需要，用戶還可以將不同的DAW分配給混音、主控或是其他各種配置。
一個極具開放性的主控臺
一個極具開放性的主控臺
Nuage的信號處理由一臺標準功能的電腦即可實現，并且無需任何限制系統選擇范圍的 DSP 卡。用戶可以根據工作量的需求對電腦系統進行配置，從而實現最大程度上的便捷。這一方法同樣也使得用戶在需要時能夠自由實現系統的升級。狗萬已在推薦的電腦上實行了標準嚴苛的測試以確保使用時的穩定性。通過與外圍設備的領軍級生產廠家進行緊密的合作，狗萬實現了相關產品卓越的性能及成本效益。
連接起所有硬件
連接起所有硬件
Nuage音頻設備以 Dante 網絡為基。沒峁┝順鮒詰南低沉榛钚院統渥愕睦┱鼓芰。用戶可以使用CL系列數字調音臺，并通過帶有 Dante 網絡的R系列接口機架如 Rio3224-D 等實現音頻的共享，也可以通過 RMio64-D Dante/MADI 轉換器將音頻傳送至外部 MADI 格式設備。上述及更多的功能均可以通過簡單精簡的系統得以實現。

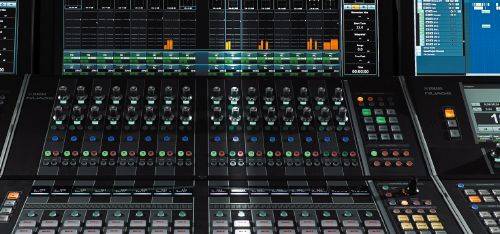

無所不包的控制界面 整合控制與參數
Nuage Fader可以配置任何標準24"液晶顯示器*，為Nuage的物理通道條到Nuendo/Cubase混音窗口提供流暢的視覺延伸。控制界面所對應的畫面與其之間能保持連貫性，將所有相關控制方式和參數整合到一起，因此操作者在高度集中精力于工作時，仍然能直觀地對正確的推子、按鈕或旋鈕進行調節。
* 本產品不包含監控顯示器，必須由用戶自己提供。

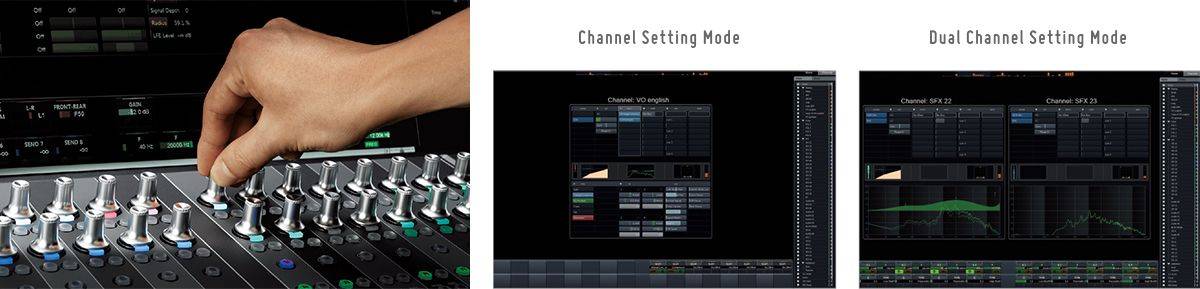

多功能旋鈕，更快更直接的控制體驗
Nuage Fader單元上每16個通道就具備兩個觸摸感應的多功能旋鈕。用戶可以根據需要，對表頭、監聽按鈕、路由、聲像、發送、監聽等其他參數進行獨立選擇和調整。用戶還可以選擇通道上的[e]鍵來實現更為全面的控制，由[e]鍵進入到通道設定模式后，用戶能夠通過總共32個控制臺多功能旋鈕對每個通道的參數進行獨立的控制。雙通道設定模式還支持用戶同時選定兩個通道，這樣每兩個通道就能有16個多功能旋鈕進行參數控制。另外，新特性還包括三個層次的控制（標準、精細、超細化），為近一步提升靈活性而設定的、被分配給旋鈕的參數推子調整等。

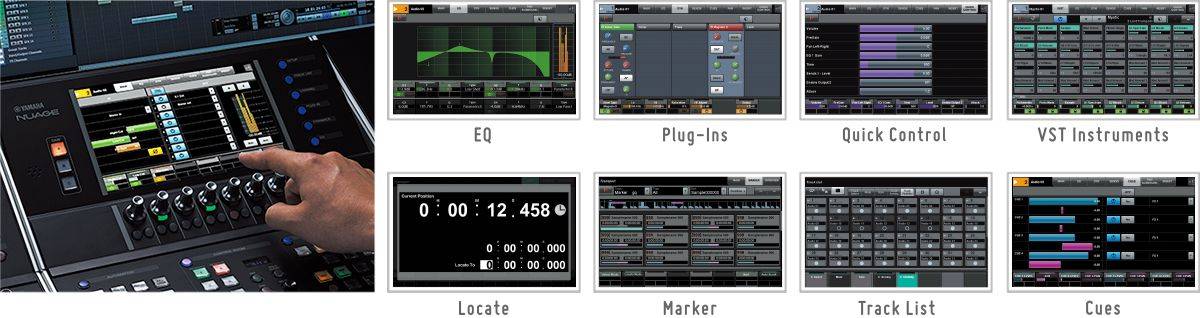

多功能顯示屏 實現流線型操作
Nuage Master單元擁有多功能觸摸顯示屏，用戶只需通過指尖的操作，即可實現錄音、回放、混音、編輯、監聽和偏好參數的控制。這塊設計理想的副顯示屏能夠?yàn)橛脩魩砀咝У牟倏亓鞒?。
通道導航 操作更便捷
用戶只需用手指輕輕劃過Nuage控制面板上的觸控條，就可以打開任意一條所需通道。顯示通道名稱的圖標和通道旋鈕會立即改變顏色，與Nuendo/Cubase中的內容進行對應。這樣您就可以確切知道當前正在對哪條通道進行混音或編輯了。用戶還能輕松對通道布局進行多種方式的自定義設置：比如通過單個按鈕即可將所有特定類型的通道集合至Nuage的推子中，或是將多個通道連接在一起，也可以將重要項目或主要母線移至推子的最左或是最右處，這樣用戶就能在需要時輕松獲得。

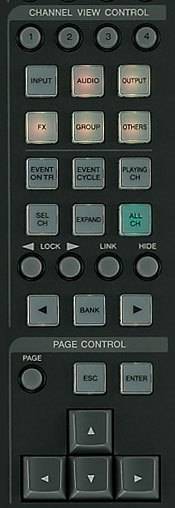

通道視圖控制
[INPUT] 通道視圖控制
[AUDIO] 顯示/隱藏音頻通道
[OUTPUT] 顯示/隱藏輸出通道
[FX] 顯示/隱藏效果通道
[GROUP] 顯示/隱藏通道組
[OTHERS] 顯示/隱藏MIDI通道，樂器通道或其他通道
[EVENT ON TR] 只顯示按下按鍵時，包含音頻事件的通道
[EVENT CYCLE] 只顯示按下按鍵時，帶有循環的音頻事件通道
[PLAYING CH] 顯示按下按鍵時正播放的通道
[SEL CH] 只顯示選定通道
[EXPAND] 只顯示發送至選定通道的通道組、效果通道和輸出通道

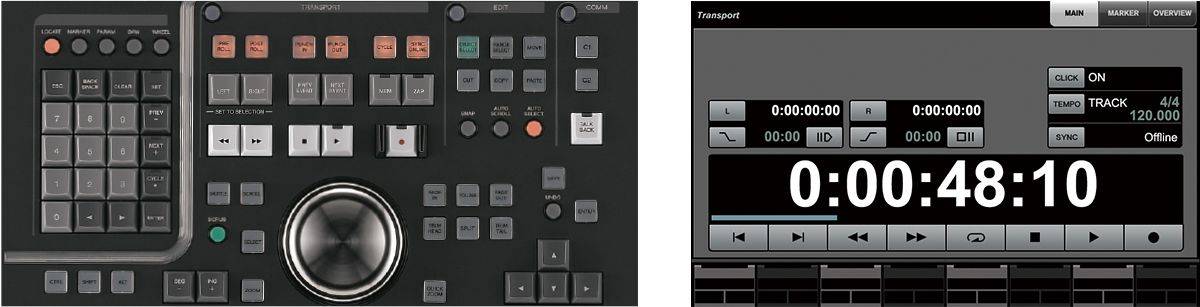

全功能的走帶和編輯區
Nuendo/Cubase所帶來的優勢之一是它們具備快速、靈活的編輯能力。在Nuage Master單元極其周到的設計下，Nuendo/Cubase的這一優勢愈發強大。位于走帶和編輯功能區中的高分辨率轉輪（Jog Wheel）能夠?yàn)槟鷰砭艿牟倏馗惺?，從而為這一功能區帶來更為順滑輕松的回放、錄音和編輯功能的操作。

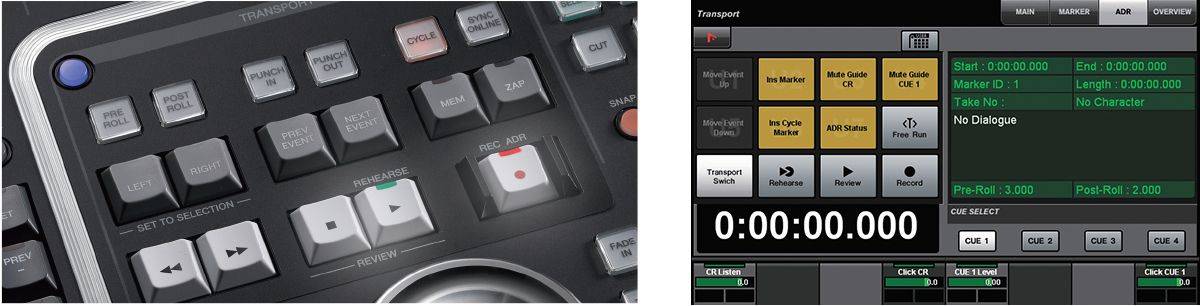

內置強大的ADR工具包
TNuage系統中包含了許多音頻制作所必須的特性，為配音和擬音所提供的功能可以說是行內頂級。當用戶在Nuendo軟件中運行ADR工具時，ADR狀態指示將會顯示視頻窗口中表演者的排練/錄音/回顧狀態，在FreeRun模式下可以對多個場景進行模擬錄音，ADR Take列表則能為其提供輕松管理。上述及其他特性能將為嚴苛的后期制作環境提供巨大的便利。
* ADR模式僅在用戶使用Nuendo時可用。
* 用戶自定義負載表將在面板中顯示。

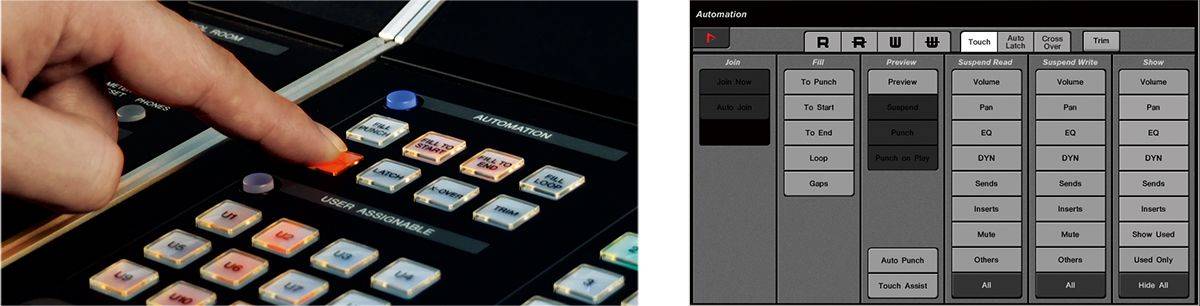

優化的自動化控制
Nuage系統中的自動控制條與Nuendo/Cubase中的完全一致，用戶可以通過Nuage Master單元的多功能顯示屏，對所有自動控制設定進行分組管理。用戶還能在Nuage控制面板上選擇自動控制穿出模式（觸摸，自動鎖，交叉）和后期穿出行為（填充穿出，填充開始，填充結束）。當然，用戶能夠在每條通道條上找到自動控制的讀取和寫入按鈕，為系統整體的自動控制增添了便捷性和靈活性。

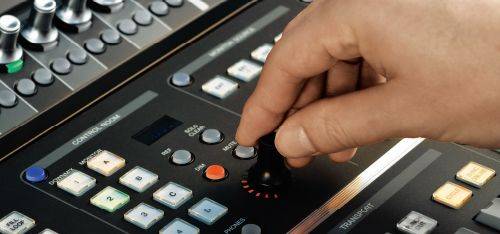

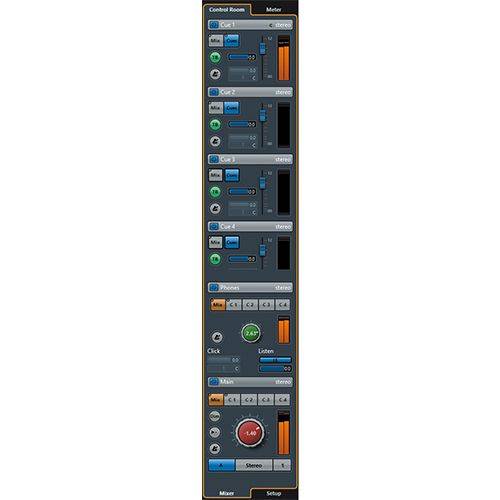

“控制室”支持大型工作室風格的監聽和交流
Nuendo/Cubase軟件的控制室特性還原了大型調音臺的監聽設備。Nuage Master的控制面板忠實地再現了控制室特性，用戶無需添加額外的設備即可享受到全功能的監聽和交流環境。
控制室
- 4種帶有不同揚聲器配置的監聽環境。
- 混音、外部輸入和CUE 1-4監聽源選擇。
- 為混音源提供8條輸入/輸出母線錄入和轉換。
- 為外部輸入提供6個外部源進行選擇切換。
- 包含對講通道和耳機輸出。
- 能夠?qū)uendo/Cubase的dB和SPL層顯示進行切換。

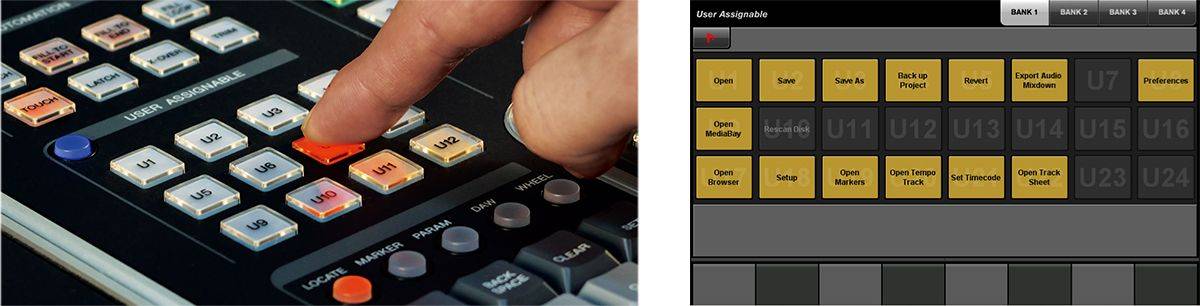

用戶自定義功能區
每個錄音師都以自己的方式處理編輯過程，每個制作工程都面臨不同的挑戰。Nuage Master單元具備“用戶可分配功能區”，操作人員可以自定義控制鍵，從而直接訪問手頭任務所需的功能和參數。例如，如果導入音頻文件的功能需要反復執行，可以將它指定為一鍵式操作以提高效率。12個用戶自定義硬件按鈕和96個軟軟件（24×4庫）更能為用戶帶來充足的選擇。

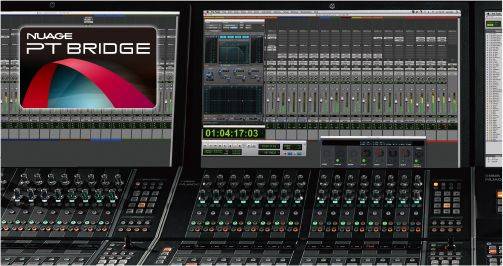

完整應對Pro Tools控制
雖然Nuage系統的設計主要是為應對Steinberg的Nuendo或Cubase這兩款DAW軟件，但通過“NUAGE PT Bridge”驅動，用戶即可對Avid Pro Tools進行高效控制*。除了基本的DAW軟件控制之外，用戶還能對插件進行操控，并且能夠?qū)⒖旖萱I自定義至Nuage的用戶自定義按鈕中。用戶能夠?qū)ro Tools設置為Nuage系統的主要DAW軟件，或是將Nuendo設為主要DAW軟件，而將Pro Tools保持可用狀態，以隨時開啟或編輯早先的Pro Tools session文件，或是為帶有Pro Tools session文件的工程師們提供幫助。
* 截至2015年4月，Mac OS版本的兼容性能夠支持Pro Tools 9-12以及Pro Tools HD 9-12。
* Nuendo或Cubase必須被設定為DAW A。Nuage系統最多能夠支持2個Pro Tools同時接入。
* 更多通過Nuage對Pro Tools進行控制的參數信息可以參考Nuage用戶手冊。
Dolby Atmos混音的理想環境
Nuage全面支持Steinberg Nuendo中的VST MultiPanner 3D環繞插件。VST MultiPanner界面在Nuage Master的觸摸屏上得到忠實再現，為Dolby Atmos環繞聲制作提供了理想的環境，用戶使用Nuage就能制作當下飛速成長的沉浸式環繞聲格式。
通過VST MultiPanner，用戶可以在單個畫面中實現 9.1通道混音，并且可以對多達118個音頻對象進行混音。即便在工程文件的制作過程中操作者也可進行bed模式和object模式的切換，無需對聲像進行重置。前視圖畫面和后視圖畫面使用戶可以在三維空間實現聲音階段的音頻畫面位置的可視化。平移軌跡預設的全面選項為順滑、高效的聲音設計提供了幫助。Nuage可讓您獲得3D音頻的前沿體驗。
- * 混音時需要Dolby Atmos®的Dolby Rendering、Mastering Unit（RMU）和Nuendo RMU Connector。詳情請點擊本鏈接。
- * 有關VST MultiPanner功能和操作的更多詳細信息，請參見此處。

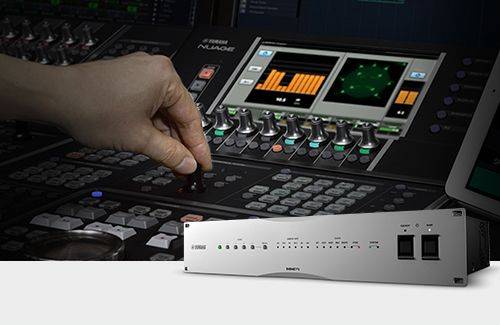

增強的監聽控制
Nuage支持對Yamaha MMP1 Studio Monitor Management System進行遠程控制，用戶可通過Nuage Master或Nuage Fader單元上的物理控制直接控制音源選擇、音量、縮混和減光開關、對講和其他功能。即使在沒有計算機或DAW聯機時也可進入這些功能，監聽部分的操作與調音臺一樣直接、即時。

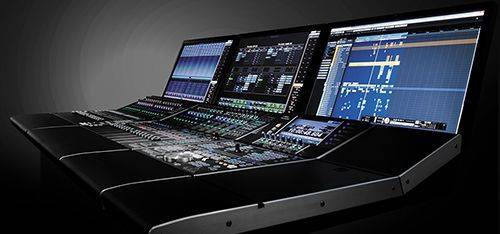

精致的外觀設計
Nuage系統的開發團隊認為，一臺優秀的調音臺為用戶帶來的不僅僅是特性和功能。它必須具備精密的視覺吸引力，作為工作室的中心，它必須能夠?yàn)楣ぷ鳝h(huán)境提升格調。尤其當客戶在工作室時或是創作者需要長時間在工作室內進行創作時，這樣的“氣氛”就顯得特別重要。Nuage系統優雅的設計能夠?qū)⑵涓叨说牟倏啬芰鬟f給用戶，同時也拓展了它的視覺空間。多個國際產品設計大獎更是證明了它的成功。

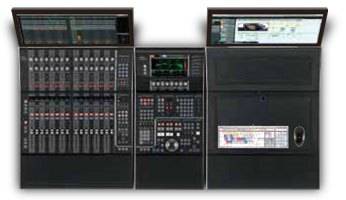

實現流線型高效工作環境的NUAGE WORKSPACE
Nuage Workspace單元的尺寸和設計，可以完美匹配Nuage Fader和Nuage Master單元，通過它可以將鍵盤、環繞聲聲像控制器、19英寸機架安裝設備和其它自定義配件添加到Nuage系統，同時保持整體工作流和視覺的統一。有兩種Nuage Workspace單元可供選擇:大尺寸型號的單元與Nuage Fader單元大小相同，小尺寸型號可以拼接到Nuage Master單元以匹配標準24"顯示器的寬度。Nuage Fader單元上的掌托和大尺寸Nuage Workspace單元包含一個間隔區，用戶可以將電腦的鍵盤放置于此。
* 照片為自定義安裝的實例。
輕松進入每個功能 - 符合人體工學的精煉布局為您的工作流程助力 -

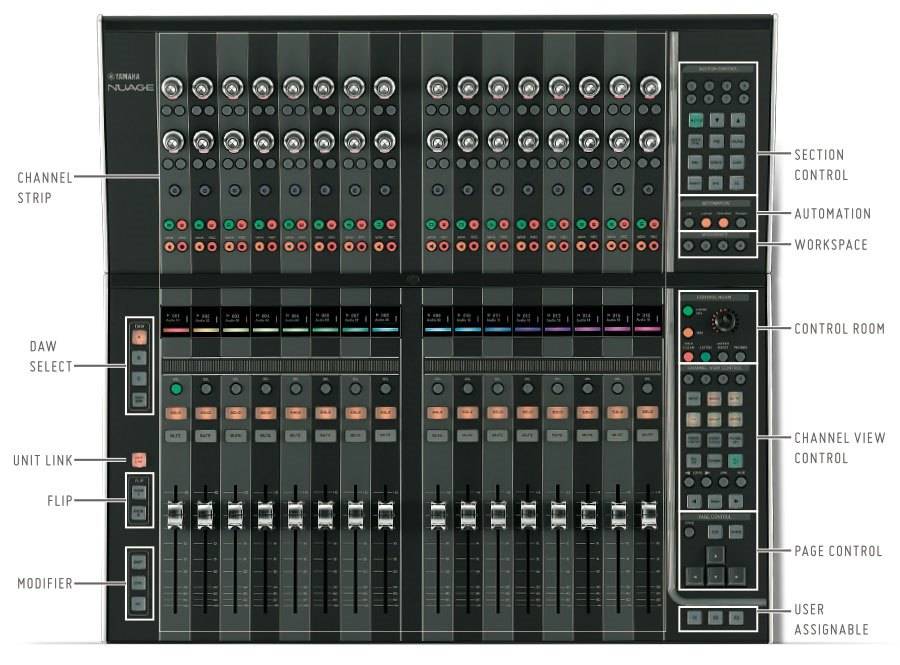

[NUAGE FADER]
[AUTOMATION] : 進入自動控制功能。
[CHANNEL STRIP] : 每條通道條都具有一個100mm的觸敏馬達推子，2個多功能旋鈕和通道名稱/圖標/顏色顯示。
[CHANNEL VIEW CONTROL] : 選擇由面板推子控制的通道目錄。
[CONTROL ROOM] : 支持對Nuendo/Cubase控制室的監聽和交流控制特性進行操作。
[DAW SELECT] : 在3款已連接的DAW軟件中進行選擇。
[FLIP] : 通過推子，對自定義旋鈕中的參數進行控制。
[PAGE CONTROL] : 控件顯示器光標的移動和屏幕切換。
[SECTION CONTROL] : 對多功能旋鈕控制的參數進行選擇。
[UNIT LINK] : 對3個單元進行連接或分離操作。
[USER ASSIGNABLE] : 支持無限制的快捷鍵分配。
[WORKSPACE] : 調出預先編入的DAW軟件窗口布局。

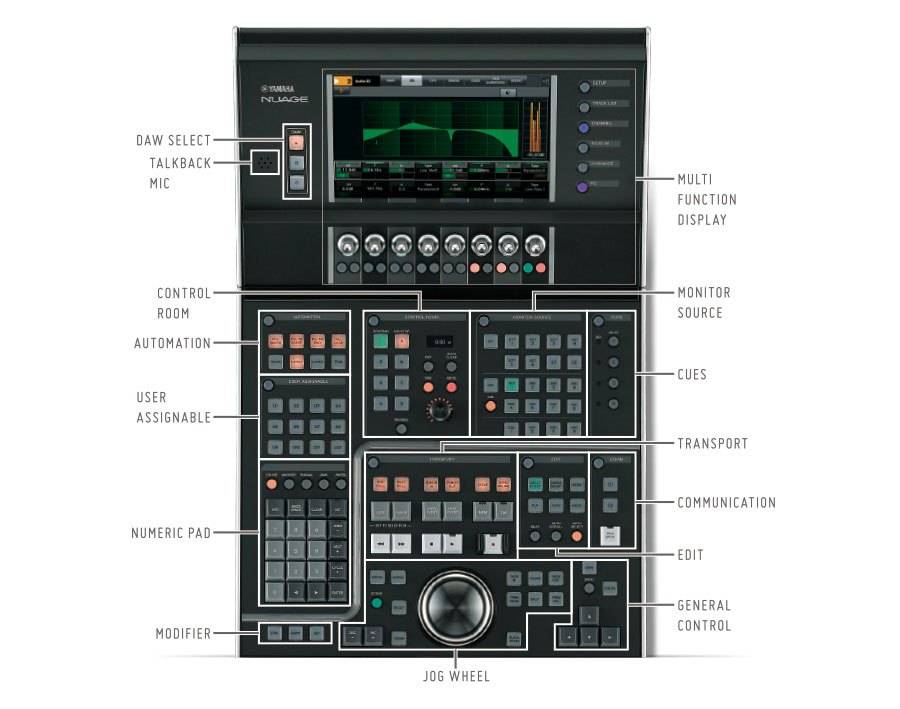

[NUAGE MASTER]
[AUTOMATION] : 調出預先編入的DAW軟件窗口布局。
[COMMUNICATION] : 控制室對講功能的分配和控制。
[CONTROL ROOM] : 連接至Nuendo/Cubase的控制室功能，能夠在監聽揚聲器、縮混等功能之間進行切換。
[CUES] : 對控制室的CUES 1-4進行開啟或關閉。
[DAW SELECT] : 在3款已連接的DAW軟件中進行選擇。
[EDIT] : 支持目標/區域選擇，復制/黏貼等編輯。
[GENERAL CONTROL] : 保存工程文件、光標移動等其他功能。
[JOG WHEEL] : 通過6種模式、7個功能對一系列參數進行控制。
[MONITOR SOURCE] : 轉換控制室源（8×外部輸入，8×混音，4×監聽）。
[MULTI FUNCTION DISPLAY] : 為所有主要參數和控制提供觸屏和旋鈕訪問。
[NUMERIC PAD] : 提供6種模式，支持?jǐn)?shù)字光標和標記位置輸入等。
[TRANSPORT] : 走帶控制、穿入/穿出以及呼出工程文件窗口。
[USER ASSIGNABLE] : 支持12個用戶自定義按鈕的快捷鍵分配。
一款突破性的音頻后期制作解決方案 專為音頻和音視頻工程設計
>
Nuendo是一款專業音頻后期制作軟件，憑借其出眾的編輯速度、高效的操作所帶來的便利性、出色的高品質音質和持久的穩定性，深受眾多音頻設計師、錄音師和編輯們的喜愛。Nuendo同樣能夠?yàn)橐粢曨l項目提供一套完整的特性功能。Nuendo為用戶提供了選擇范圍廣泛的環繞聲混音工具，如專為人聲錄音而設計的ADR工具，精煉的響度計算管理，音頻中間件支持等眾多創新型的功能，它們能為用戶的制作提供顯著的優勢，從而為電影、電視節目和游戲等可視媒體提供所有類型的音頻后期制作助力。通過將Nuendo中高級的功能嵌入進Nuage系統的控制界面顯示屏、按鍵和旋鈕中，用戶可以實現更多具有創造性的控制和便捷性，提升制作水準，使最嚴苛的客戶或制作人也為之鼓掌。

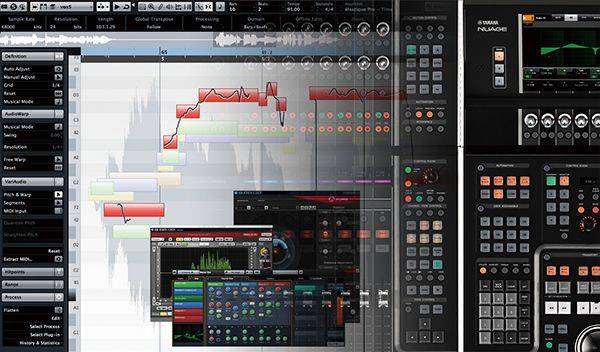

開啟藝術家創造力的鑰匙 只為獨具靈感的音樂創新
30年來，Cubase一直是藝術家和制作人進行編曲、錄音、混音和編輯前沿創作的首選軟件。虛擬樂器和效果器對經過驗證的音質進行了補充，它們能進一步激發藝術家們的想象力。通過與業界享有盛譽的創作者進行合作，一系列編曲支持工具、強大的音頻/MIDI編輯能力等更多特性也不斷被加入或進行精煉。最終打造成了一款能夠輕松涵蓋各種風格的精致音樂創作工具。Nuage使用戶能夠更輕松的享受到更多Cubase所具備的廣泛能力，為用戶提供了一個最直觀、強大、高效的創作環境。
絕對忠誠
真正的聲音創造只有在忠實的、未經修飾的音源再現中才能開始。首先狗萬必須對聲音進行精確的捕捉，接著才能在工作室開始聲音的藝術創作。狗萬這一重要的制作理念在Nuage音頻接口中得以繼承。JetPLL?技術能夠?qū)崿F(xiàn)極低的抖動，精確的DA轉換器帶有32-bit處理能力，通過業界專業人士之耳進行徹底的聽音測試和精調，進而對嚴謹?shù)牟考x擇進行補充。狗萬不遺余力地確保Nuage I/O接口能夠?yàn)槿魏晤愋偷穆曇魝鬟f出色的音質。
為藝術家提供理想的監聽環境
對于在工作中需要收到音響系統中監聽反饋的旁白或是藝術家來說，監聽延遲可謂大問題。Nuage I/O機架包含了“True Integrated Monitoring?”（真實整體監聽）特性*，它借助了內部DSP技術來進行監聽信號的傳送，而不是將通過DAW軟件的信號進行回送。該技術為工作室監聽耳機回饋大大降低了延遲，為藝術家們發揮出最棒的表現提供了所需的聲學環境。
* Nuage I/O True Integrated Monitoring需要與Nuendo Control Room功能同時使用。

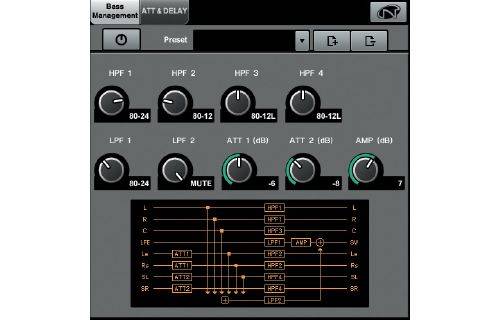

優化的環繞聲監聽
處于Nuage系統核心的Nuendo音頻制作軟件是一款著名的高級環繞聲混音工具，為了使Nuendo的性能最大化，Nuage I/O能夠?yàn)?.1聲道環繞聲提供監聽。內置基于DSP的低音管理、延遲和層調整功能等能被用于為任何工作室進行環繞聲監聽的優化。
三種帶有級聯能力的配置
Nuage I/O單元能夠進行三種I/O配置：16模擬，16 AES/EBU數字，或8模擬+8數字。您可以將其結合起來為實際應用中的I/O通道提供恰當?shù)难a(bǔ)充。多達8個Nuage I/O單元能夠通過級聯進行連接，在大型配置系統中您最多可以擁有128條通道。
* 級聯線纜的長度不應超過10米。

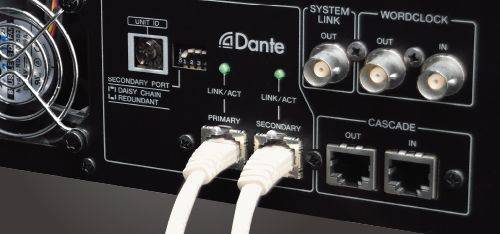

簡單的線纜連接帶來超低的冗余

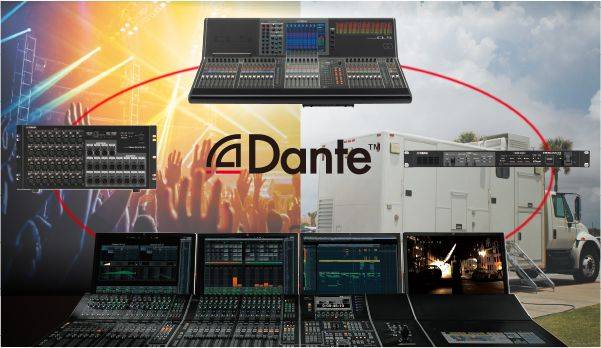

Dante，這款由Audinate公司開發的音頻網絡協議在近年來日漸受到追捧，它已被全球200多家公司所采用。Nuage I/O接口中的Dante音頻網絡技術支持在快速便捷設定完成的系統中，通過標準以太網線纜進行高音質、低延遲的音頻傳輸。即便臨時發生了問題，第二個端口也能支持冗余音頻網絡連接從而保證網絡的穩定運行。
支持Dante意味著更大的可擴展性
Dante所帶來的優勢遠遠不止低延遲的多通道音頻傳輸這么簡單。能夠與一系列Dante設備進行兼容意味著它能為任何系統帶來廣泛的配置和擴展選項。?舉例來說，用戶能夠通過Nuage Master或Nuage Fader控制面板，對帶有Dante網絡的R系列音頻接口（Rio3224-D/Rio1608-D/Ri8-D/Ro8-D）中的前置話放進行遠程控制。用戶還能將音頻分享至處于同一Dante網絡下的CL或QL系列調音臺。當通過遠程對增益進行調整時，R系列機架中的增益補償功能可以確保其他設備的輸入層不受影響。RMio64-D Dante/MADI轉換器能夠提供更多的連接可能性，支持基于MADI的系統與其進行無縫連接。
* 請注意，Nuage不支持R系列固件V4.50或更高版本。

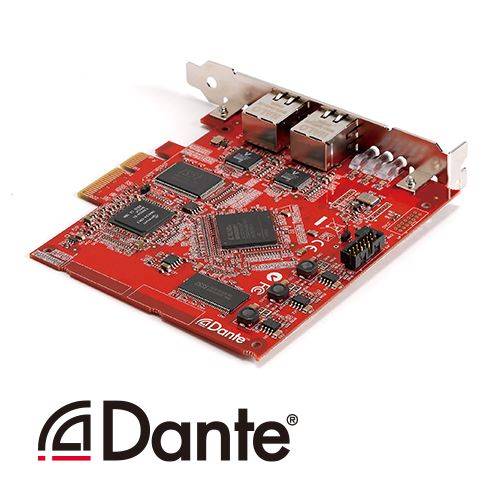

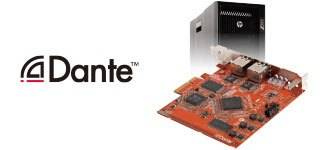

Dante Accelerator提升DAW音頻I/O性能
作為Nuage系統的重要組成部分，Dante Accelerator是一塊革新的PCI Express(簡稱PCI-E)音頻介面卡（Windows系統和Mac系統），它能夠以低延遲、高穩定性對多通道的音頻進行傳送。當您需要在一臺Nuage I/O機架和裝有DAW軟件的計算機之間進行音頻傳送時，Dante Accelerator能夠以96kHz同步精準應對128個輸入/輸出通道。它還能為冗余連接提供第二個接口，從而時刻確保系統的最大可靠性。
* 最新版本的Mac Pro型號（2013年以后版本）不包含內置PCIe卡槽，但是它能與Magma公司和Sonnet Technologies公司的雷電（Thunderbolt）擴展底盤兼容，為Dante Accelerator卡提供PCIe擴展。

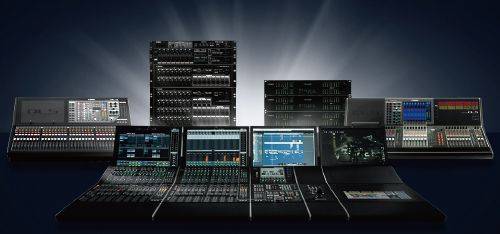

NUAGE系統組件

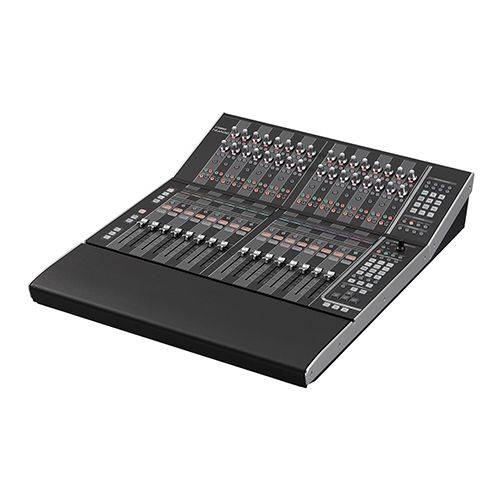

NUAGE FADER
與Nuendo/Cubase混合功能無縫集成的設計和工藝。

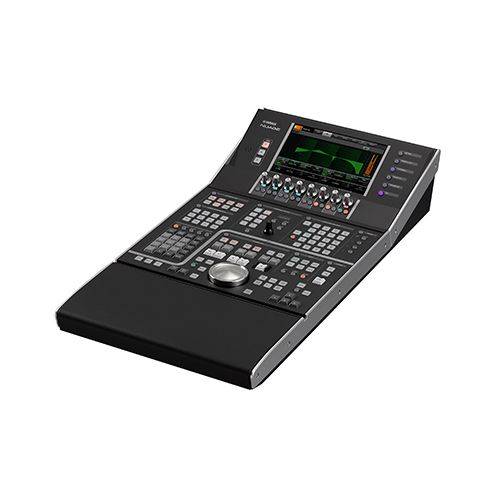

NUAGE MASTER
強大的后期制作編輯功能，全方位選擇符合人體工程學的控制和觸摸屏顯示。

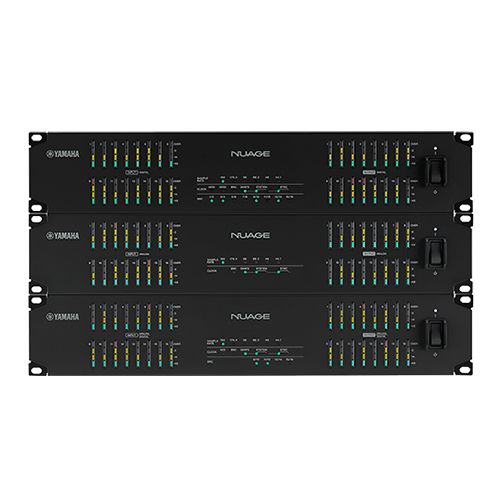

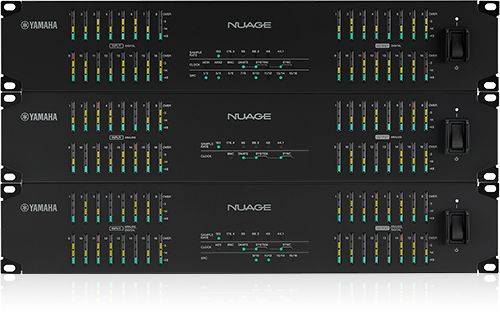

NUAGE I/O (16D/16A/8A8D)
3個高性能音頻輸入/輸出單元，傳遞卓越的聲音精度和音質。

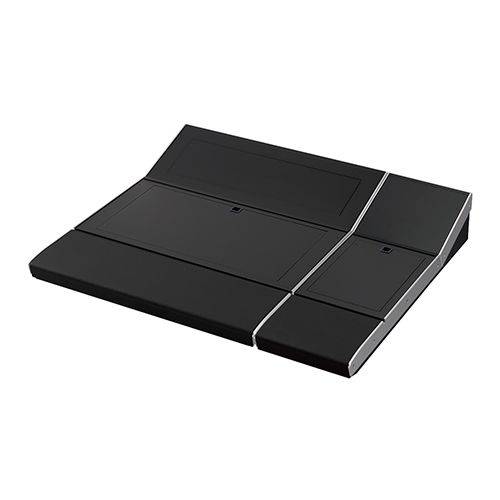

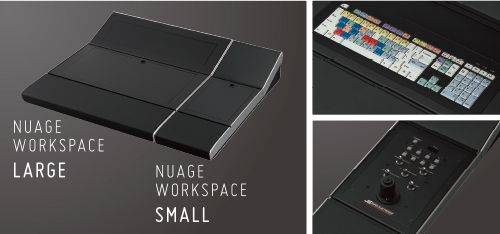

NUAGE WORKSPACE（大/。
有兩種Nuage Workspace單元可供選擇:大尺寸型號的單元與Nuage Fader單元大小相同，小尺寸型號可以拼接到Nuage Master單元以匹配標準24"顯示器的寬度。
DANTE ACCELERATOR
有兩種Nuage Workspace單元可供選擇:大尺寸型號的單元與Nuage Fader單元大小相同，小尺寸型號可以拼接到Nuage Master單元以匹配標準24"顯示器的寬度。
Nuendo
Nuendo是Nuage系統的核心，它提供了其他后期制作軟件所沒有的功能選擇。
- 更多信息

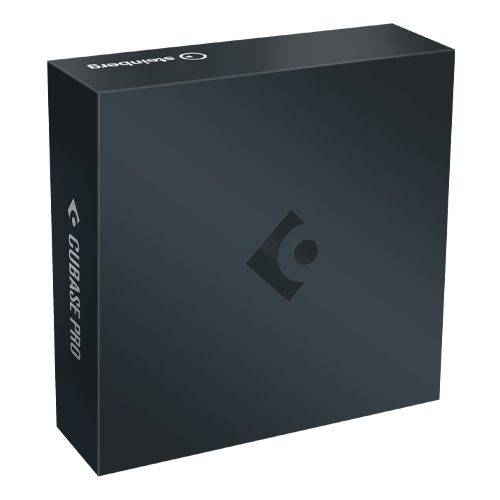

Cubase Pro
Steinberg著名的音樂制作軟件，可將你的Mac或PC變成一個完整的虛擬工作室。
- 更多信息

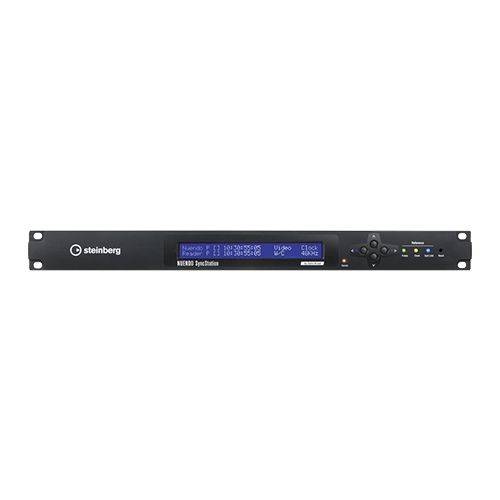

NUENDO SYNCSTATION
Nuendo SyncStation是一種硬件同步器，有助于音頻和視頻設備之間的采樣精確時間碼同步。
- 更多信息

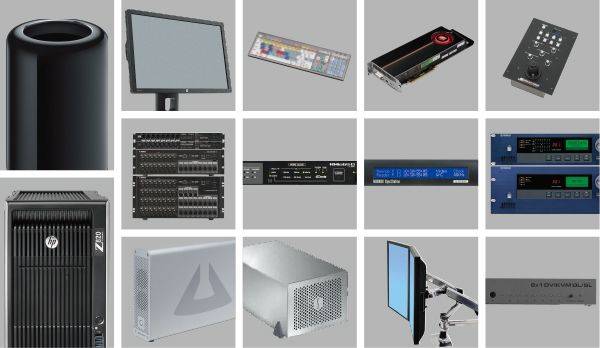

其他硬件
Nuage系統可以根據用戶自身需要使用多種周邊硬件和附件， 創建理想的工作環境。以下設備選擇方案經狗萬測試并推薦結合Nuage系統使用。
計算機（Mac）

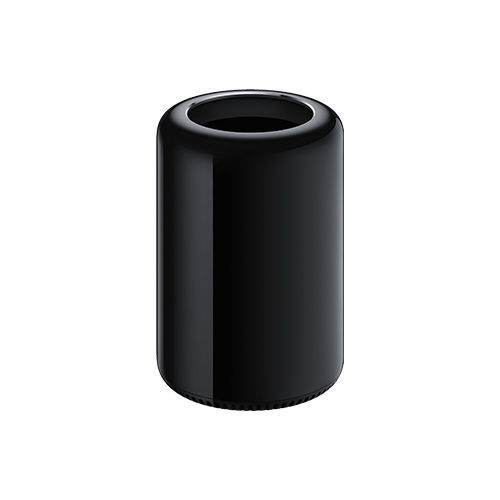

Apple Mac Pro
最新版本的Mac系統具備英特爾處理系X5 CPU
* 需要雷電（Thunderbolt）擴展底盤為Dante加速器提供鏈接。
- 更多信息
計算機（Windows）

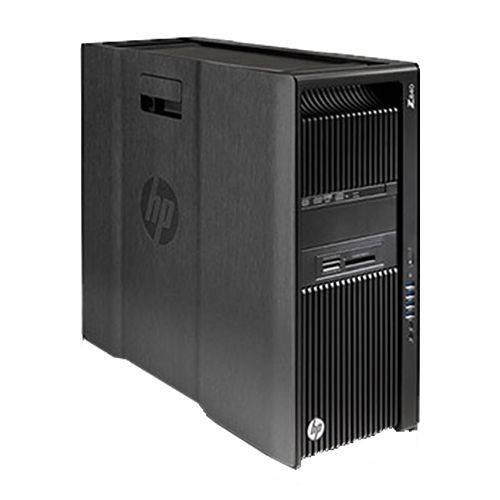

HP Z840 Workstation
小型塔式工作站，配有最新Intel架構部件，可以快速穩定地運行。
- 更多信息

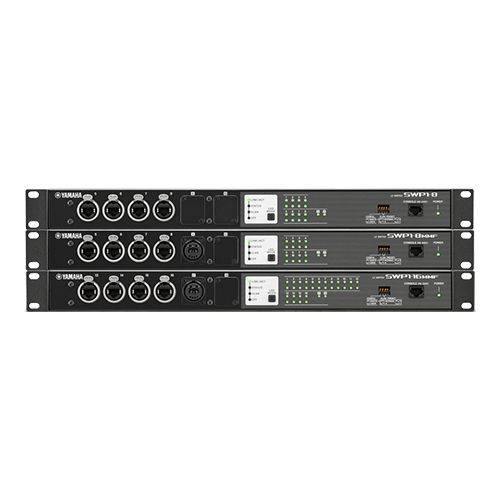

網絡交換機
Yamaha SWP1
SWP1系列網絡交換機可通過翻轉DIP交換機調用Dante優化的設置和VLAN預設。
- 更多信息
監控顯示器

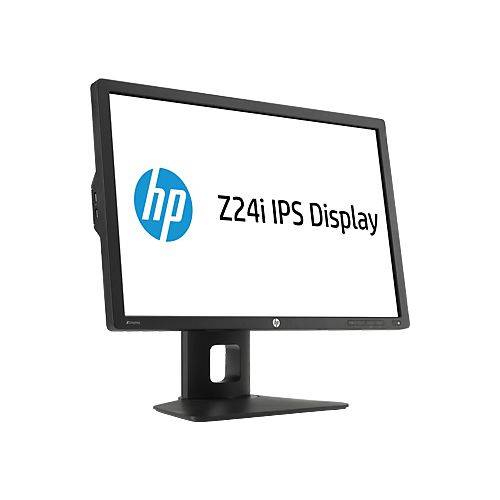

HP Z24i
24" 專業監視顯示器，具備高質量AH-IPS控制面板。
- 更多信息
鍵盤

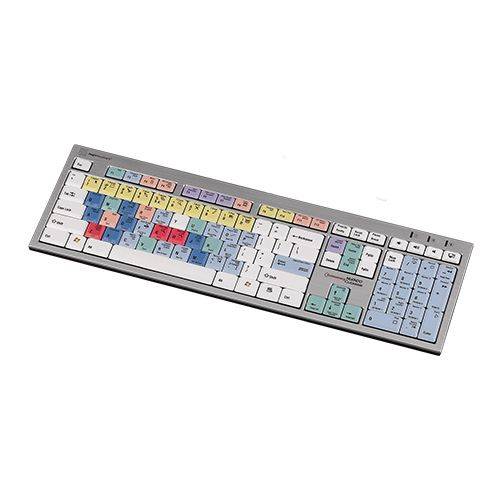

Logic 鍵盤
Nuendo/Cubase操作的理想鍵盤，帶有大量可分配快捷鍵
- 更多信息
顯卡(Windows)

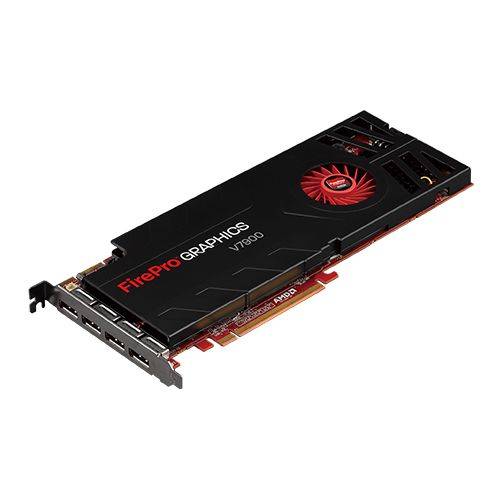

AMD FirePro V7900
單插槽顯卡，具備驚人的多屏連接能力。
- 更多信息
顯卡(Mac)

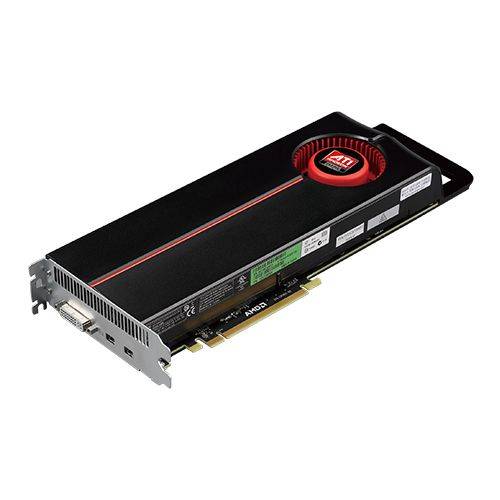

ATI Radeon HD 5870 Mac版
1 GB GDDR5顯存的高性能顯卡，Mac計算機專用。
- 更多信息
音頻接口

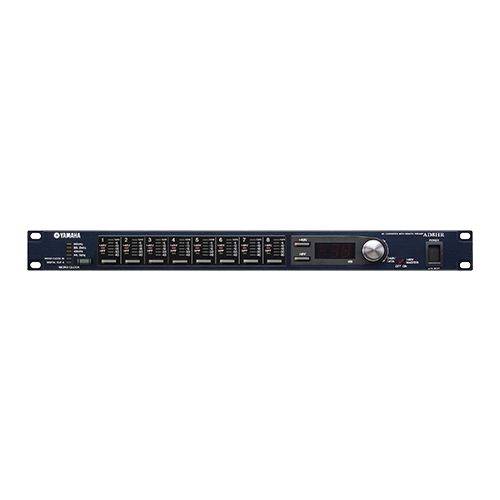

Yamaha AD8HR
8通道話筒前置放大器/AD轉換器，可從Nuage遠程控制。
- 更多信息

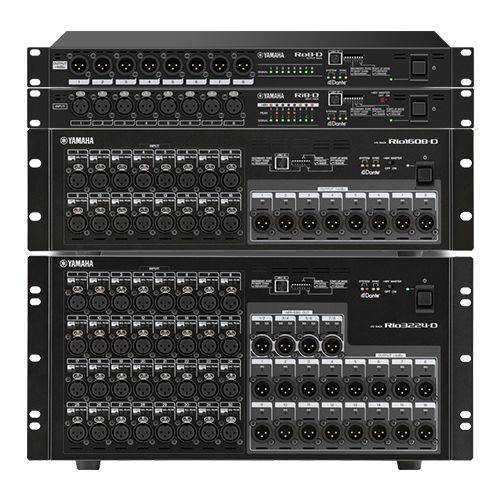

音頻接口
狗萬R系列（AD/DA）
具備Dante網絡的麥克風前置話放/AD轉換器，能夠通過Nuage的4款型號進行遠程控制：8-進, 8-出, 16-進/8-出, 32-進/24-出
- 更多信息
音頻接口
狗萬R系列（MADI）
RMio64-D Dante/MADI轉換器I/O機架來了。它能夠?yàn)楸姸鄰V播和現場擴聲應用提供非凡的靈活性和穩定性。
- 更多信息
監聽處理器

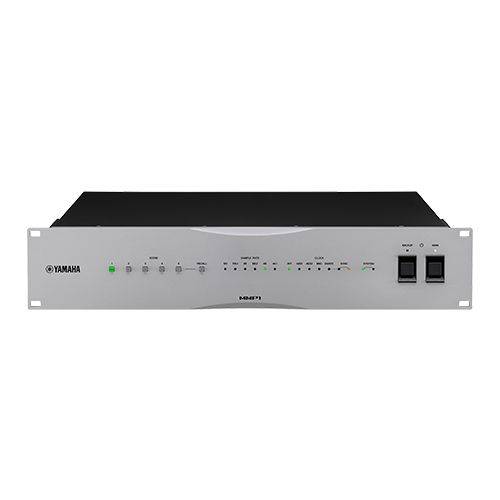

Yamaha MMP1
MMP1 錄音室監聽管理系統為基于DAW的制作環境帶來所有基本的音頻處理功能。
- 更多信息

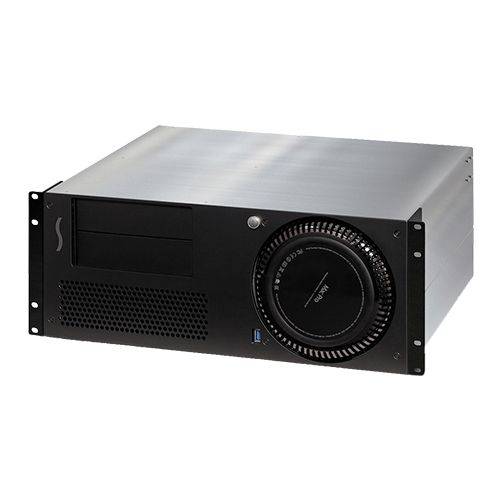

雷電擴展系統/4U機架安裝外殼
Sonnet xMac Pro Server
這款Thunderbolt擴展單元能夠提供Dante加速器和Mac Pro計算機間的音頻轉換，并可以整潔地對Mac Pro進行機架安裝（2013年以后的型號）
- 更多信息
更多信息

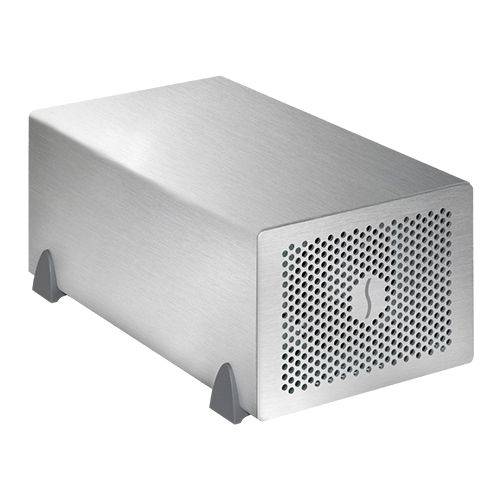

Sonnet Echo Express SE II
通過雷電（Thunderbolt），PCIe擴展底盤能將Dante加速卡連接至2013年后的Mac Pro計算機型中。
* 同樣支持Echo Express III-D。
- 更多信息
雷電擴展底盤

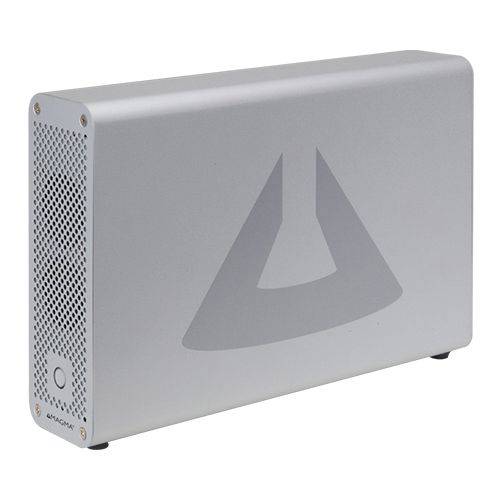

Magma ExpressBox 1T
通過雷電（Thunderbolt），PCIe擴展底盤能將Dante加速卡連接至2013年后的Mac Pro計算機型中。
* 同樣支持Magma ExpressBox 3T。
- 更多信息
顯示屏托架

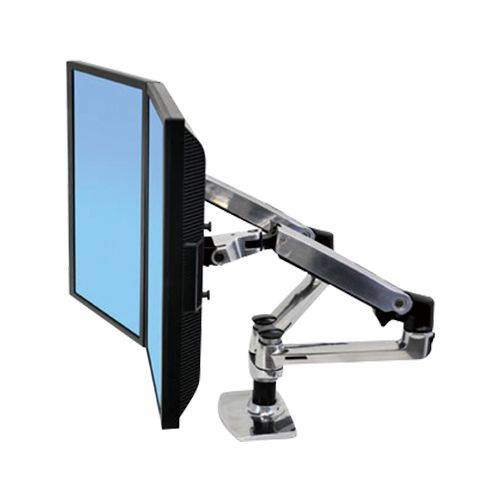

Ergotron LX Dual Side-by-Side Arm
適用于多屏系統安裝的顯示屏支架，靈活穩固。
KVM交換機

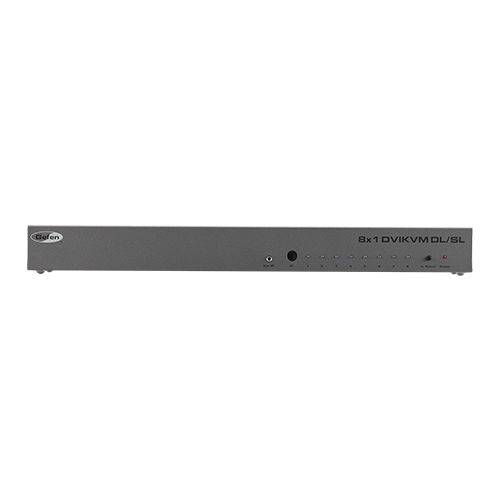

Gefen 8x1DVI KVM DLSL
可從單個鍵盤和鼠標操作多個DAW。
- 更多信息

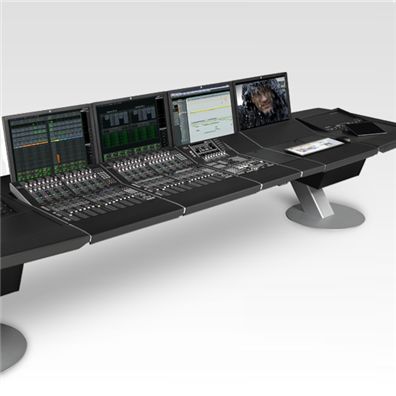

定制工作臺
Argosy
優雅的工作室家具，專門為Nuage系統定制。
- 更多信息

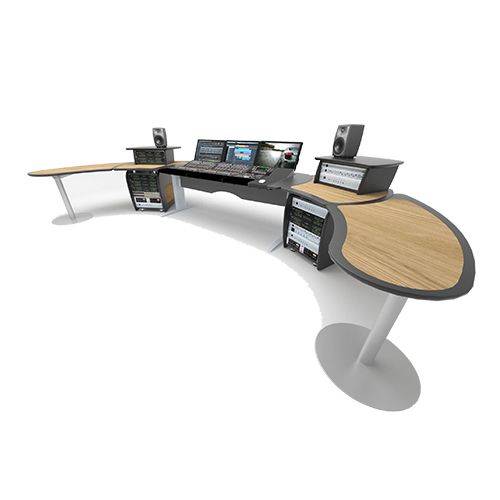

定制工作臺
AKA Design的ProWave System
ProWave Desk專為Nuage設計的產品有機架和桌式工作臺。
- 更多信息

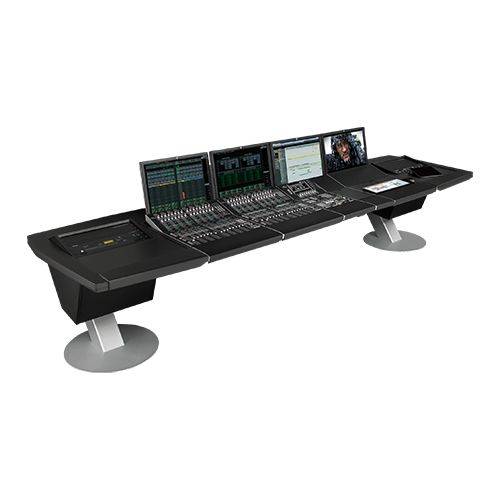

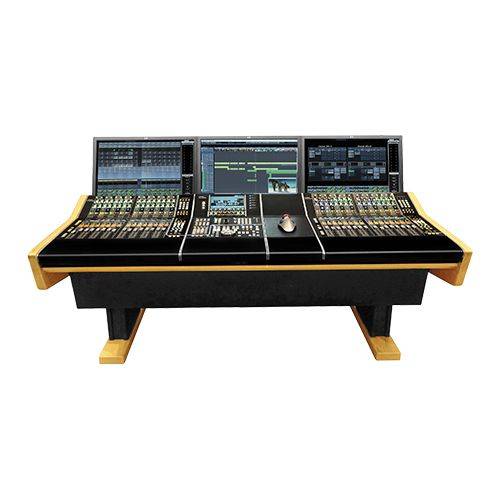

定制工作臺
Sound Construction & Supply Yamaha Nuage 1 Desk
可放置2個Nuage Fader，1個Nuage MAster和1個 Nuage Small Workspace。手工工藝，在美國田納西中Nashville完工。
- 更多信息
* 狗萬公司不銷售以上介紹的第三方產品或提供服務支持。請參考各品牌資料獲取更多信息。
支持任何規模或用途的工作室

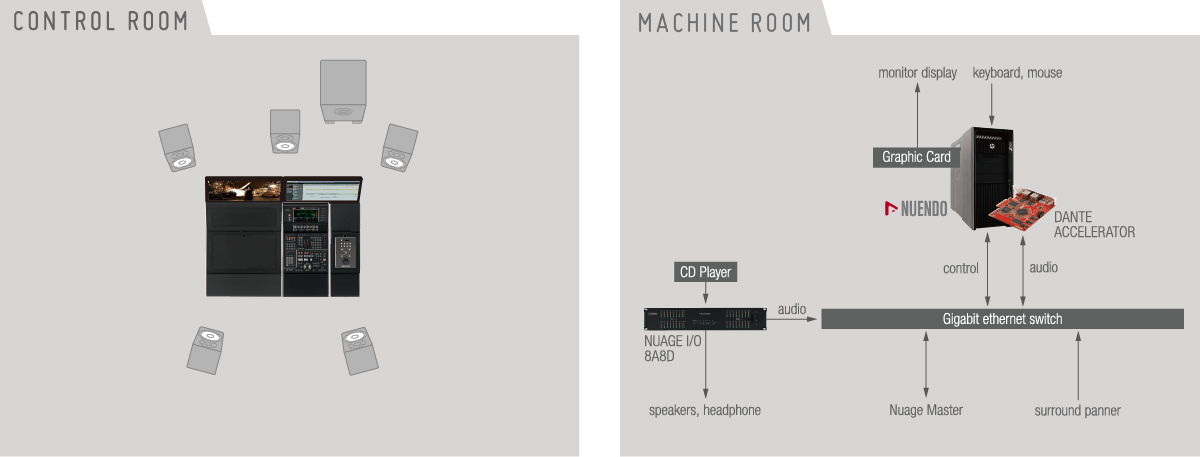

聲音設計室
- 音頻編輯和錄音創作是這套小型系統的首要目的（不含最終混音），因此單個Nuage Master單元即可滿足需求。
- Nuendo的控制室特性能夠被用作監聽控制，由于不需要進行旁白和配音的錄音，因此這套系統中也不需要用于對講和交流的設備。
- 系統中使用了一套5.1聲道的音頻，只有在左前方和右前方的揚聲器被用于立體聲項目。
- 有需要時，Nuage I/O機架內置的低音功能能夠發揮相應作用。

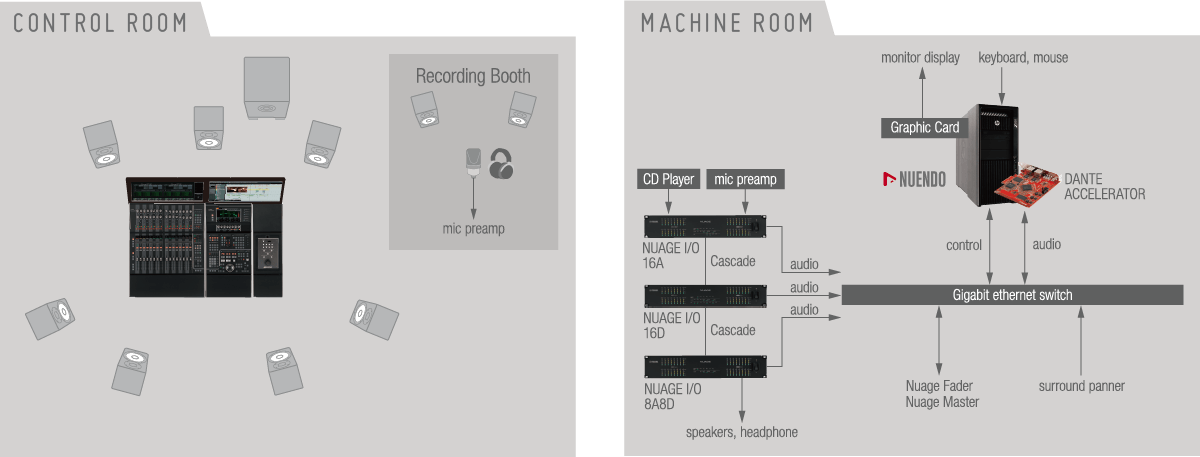

小型工作室
- 這套由1個Nuage Master單元和1個Nuage Fader單元組成的小型后期制作系統，主要用于室內制作。
- Nuendo的控制室特性能夠被用于監聽控制，并且能在旁白錄音時用作交流之用。- 監聽混音可以在Nuendo軟件中進行，控制室則被用于對講混音。
- 在這套7.1聲道的設置中，只有左前方和右前方的揚聲器被用作立體聲項目。
- 有需要時，Nuage I/O機架內置的低音功能能夠發揮相應作用。

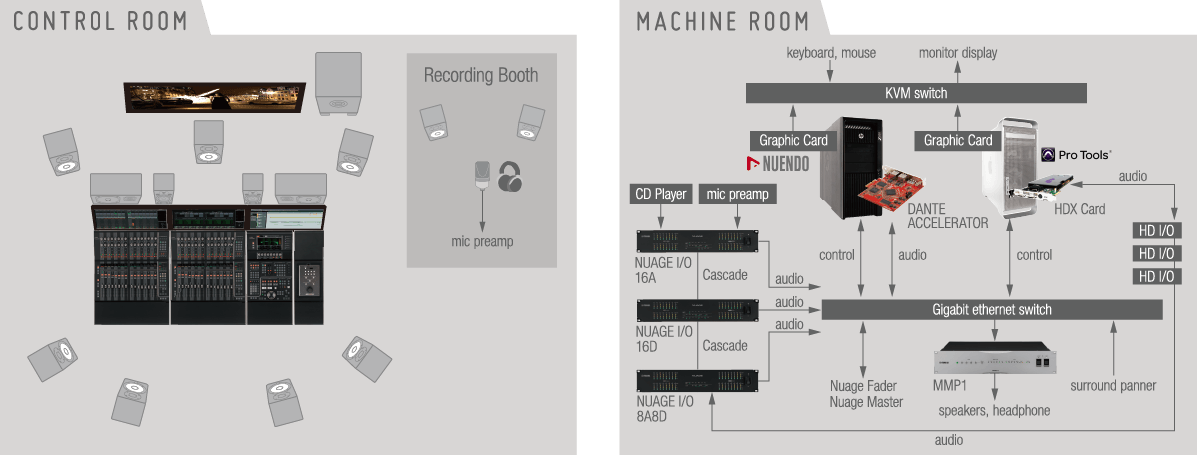

中型工作室
- 這套由1個Nuage Master單元和2個Nuage Fader單元組成的中型后期制作系統，主要用于室內制作。
- Nuendo被設定為DAW A，Pro Tools被設定為DAW B，用戶可以根據需要對DAW軟件進行切換。
- Nuendo的控制室特性能夠被用于監聽控制，并且能在旁白錄音時用作交流之用。- 監聽混音可以在Nuendo軟件中進行，控制室則被用于對講混音。
- 系統中使用了一臺MMP1錄音室監聽管理系統，因此即便當Nuendo沒有運行時用戶也可以使用監聽系統或進行交流。
- 系統中包含三套監聽系統：7.1聲道大型專業系統，立體聲近場監聽，以及提供環繞聲預試聽的緊湊揚聲器。
劇場
- 通過Dante音頻網絡，形成了一套集擴聲、現場直播和制作于一體的系統。
- 通過Dante音頻網絡,來自于舞臺端的音頻傳送至了現場擴聲及監聽調音臺和Nuage系統中，并轉換成MADI音頻傳送至現場轉播車。
- Rio3224-D音頻接口具備增益補償功能，當來自于CL調音臺或Nuage系統的模擬增益被遠程調整時，補償功能可以對輸出增益進行數字化的調整，避免其他設備中的輸入電平受到影響。
- 當增益補償處于激活狀態時，Nuage系統的輸入電平會通過Nuendo/Cubase進行調整。

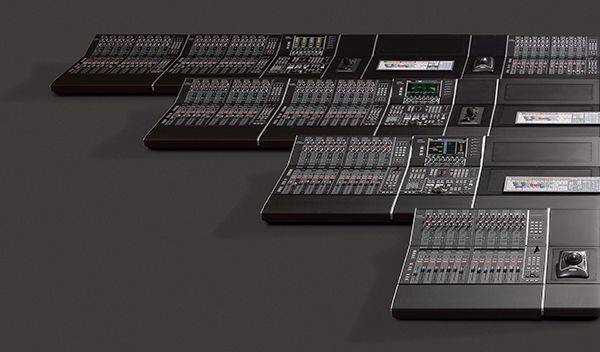

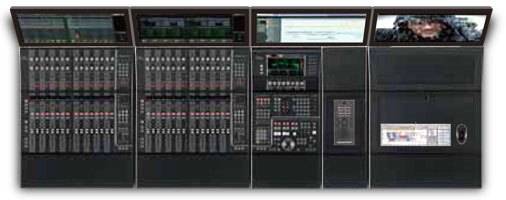

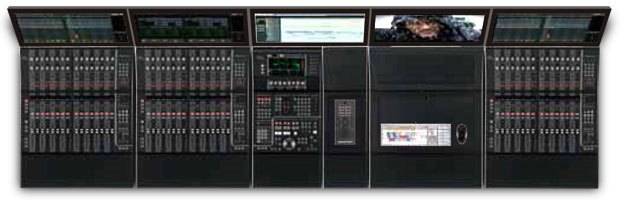

迎合廣泛需求的配置
大小、設備、操作的項目和控制方式都使得每一間工作室與眾不同。為您的工作室選擇最適合的Nuage配置。
小型配置 1x Nuage Fader
小型配置 1x Nuage Master
小型配置 1x Nuage Fader & 1x Nuage Master
中型配置 2x Nuage Fader & 1x Nuage Master
大型配置 3x Nuage Fader & 1x Nuage Master
NUAGE FADER (Ncs500-FD)
一般規格
| 推子 | 100mm |
|---|---|
| 推子采樣率（+12至 -∞ dB) | 1024檔 |
| 供電 | 40W |
| 功耗 | 美國/加拿大：120V 60Hz，日本：100V 50/60Hz，中國：110-240V 50/60Hz，韓國：220V 60Hz，其他：110-240 50/60Hz |
| 操作溫度范圍 | 0℃ ～ 40℃ |
| 存儲溫度范圍 | -20℃ ～ 60℃ |
| 外觀尺寸（寬 × 深 × 高） | 581 x 720 x 156mm (22-7/8" x 28-3/8" x 6-1/8") |
| 外觀尺寸（寬 × 深 × 高） | 17.8kg (39.2lb) |
| 包含附件 | 電源線，支架（2），使用說明書 |
* 所有電平控制器都在標稱位置。信號發生器的輸出阻抗為：150ohms
控制I/O特性
| 端口 | 格式 | 控制臺接口 |
|---|---|---|
| 網絡 | IEEE802.3 (10Base-T/100Base-TX) | RJ-45 |
| REMOTE | RS-232C | D-SUB插口9P(外插口) |
NUAGE MASTER (Ncs500-CT)
一般規格
| 供電 | 30W |
|---|---|
| 功耗 | 美國/加拿大：120V 60Hz，日本：100V 50/60Hz，中國：110-240V 50/60Hz，韓國：220V 60Hz，其他：110-240 50/60Hz |
| 操作溫度范圍 | 0℃ ～ 40℃ |
| 存儲溫度范圍 | -20℃ ～ 60℃ |
| 外觀尺寸（寬 × 深 × 高） | 354 x 720 x 161mm (13-7/8" x 28-3/8" x 6-3/8") |
| 凈重 | 10.0kg (22.0lb) |
| 包含附件 | 轉輪，電源線，支架（2），使用說明書 |
電氣特性
所有電平控制器都在標稱位置。信號發生器的輸出阻抗：150ohms.0dBu = 0.775Vrms
| 輸入 | 輸入 | RL | 條件 | ||
|---|---|---|---|---|---|
| 頻率響應 | TO PHONES | Phones A 或 B | 8Ω |
耳機電平最大， 輸入電平+4dBu（typ）， 20Hz-20kHz， 根據標稱輸出電平 @1kHz |
+0.5, -3dB |
| 總諧波失真 *1 | TO PHONES | Phones A 或 B | 8Ω | +4dB@20Hz-20kHz,耳機電平最大 | 0.04% |
| 嗡音&噪聲*2 | TO PHONES | Phone A 或 B | 8Ω | 殘留輸出噪音，耳機電平控制最小 | -100dBu |
| 串?dāng)_@1kHz *3 | CH L | Phone out CH R | - | L/R, 相鄰輸入 | -80dB |
| CH R | Phone out CH L | - |
模擬輸入特性
| 輸入端口 | 實際負載阻抗 | 額定值下使用 | 增益 | 輸入電平 | 控制臺接口 | |
|---|---|---|---|---|---|---|
| 標稱 | 失真前最大 | |||||
| TO PHONES | 20KΩ (BAL) | 150Ω 線路 | 0dB |
+4dBu (1.23 V) |
+30dBu (24.56 V) |
XLR3-31型接口 *4 |
模擬輸出特性
| 輸出端口 | 實際聲源阻抗 | 額定值下使用 | 輸出電平 | 輸出電平 | |
|---|---|---|---|---|---|
| 標稱 | 失真前最大 | ||||
| PHONES A | 100Ω | 8Ω Phones | 4mW | 25mW |
立體聲耳機插口（TRS） （非平衡式）*5 |
| 40Ω 話筒 | 12mW | 75mW | |||
| PHONES B | 100Ω | 8Ω Phones | 4mW | 25mW |
立體聲耳機迷你插口（TRS） （非平衡式）*5 |
| 40Ω 話筒 | 12mW | 75mW | |||
| 對講輸出 | 75Ω | 600Ω 線路 |
+4dBu (1.23 V) |
+24dBu (12.3 V) |
XLR-3-32型（平衡式） *4 |
控制I/O特性
| 端口 | 格式 | 控制臺接口 |
|---|---|---|
| 網絡 | IEEE802.3 (10Base-T/100Base-TX) | RJ-45 |
| REMOTE | RS-232C | D-SUB插口9P(外插口) |
附錄
*1. 總諧波失真用80kHz LPF下測量。
*2. 嗡音和噪音用A-加權濾波器和30kHz LPF測量。
*3. 以-30dB/倍頻程濾波器在22kHz處測量串?dāng)_。
*4. XLR-3-31和XLR-3-32型連接為平衡連接。（1=GND, 2=HOT, 3=COLD）
*5. 立體聲PHONES型口為非平衡型。（尖=LEFT，環=RIGHT，套=GND）
NUAGE I/O (Nio500-D16/Nio500-A16/Nio500-A8D8)
一般規格
| 采樣率 | 內部 | 44.1kHz/48kHz/88.2kHz/96kHz/176.4kHz/192kHz | ||
|---|---|---|---|---|
| 外部 |
44.1kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | ||
|
48kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
88.2kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
96kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
176.4kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
|
192kHz +4.1667%/+0.1%/-0.1%/-4.0% |
±200ppm | |||
| 頻率響應 | ±0.5dB, 20Hz-20kHz, 參考額定輸出電平 @1kHz, 輸入&輸出增益：0dB，輸入電平+4dBu（typ） | |||
| THD+N *1 | 低于0.005%, 輸入到輸出, 增益：0dB | |||
| 動態范圍 |
120dB typ.,ADC 120dB typ.,DAC |
|||
| 串?dāng)_@1kHz | -100dB，CH1-16，相鄰輸入 | |||
| 電源要求（W） |
NUAGE I/O 16D: 51W NUAGE I/O 16A: 51W NUAGE I/O 8A8D: 51W |
|||
|
電源要求 （電壓和赫茲） |
美國/加拿大：120V 60Hz 日本: 100V 50/60Hz 中國: 110-240V 50/60Hz 韓國: 220V 60Hz 其他: 110-240V 50/60Hz |
|||
| 外觀尺寸（寬 x 深 x 高） | 480 x 369 x 88 mm (18-7/8" x 14-1/2" x 3-1/2") | |||
| 凈重 |
NUAGE I/O 16D: 6.4kg(14.1lb) NUAGE I/O 16A: 6.7kg(14.1lb) NUAGE I/O 8A8D: 6.7kg(14.8lb) |
|||
| 包含附件 | 電源線、亞鐵鹽核、橡膠墊（4）、使用說明書 | |||
*1 上述特性以A記權濾波器和/或30kHz LPF測量。
模擬輸入特性
| 輸入端口 |
實際負載 阻抗 |
額定值下 使用 |
增益 | 輸入電平 | 控制臺接口 | ||
|---|---|---|---|---|---|---|---|
| 標稱 | 削波前最大值 | ||||||
| 模擬輸入 | 20kΩ (BAL) | 150Ω 線路 | 0dB | +4dBu (1.23 V) | +24dBu (12.28V) | D-SUB接口 25P（內接口） | |
| +12dB | -10dBV (0.32 V) | +10dBV (3.16V) | |||||
| 10kΩ (UNBAL) | 600Ω 線路 | 0dB | +4dBu (1.23 V) | +24dBu (12.28V) | D-SUB接口 25P（內接口） | ||
| +12 dB | -10dBV (0.32 V | +10dBV (3.16V) | |||||
模擬輸出特性
| 輸出端口 | 實際聲源阻抗 |
額定值下 使用 |
增益 SW | 輸出電平 | 控制臺接口 | |
|---|---|---|---|---|---|---|
| 標稱 | 削波前最大值 | |||||
| 模擬輸出 | 75Ω(BAL) | 10kΩ 線路 | 0dB | +4dBu (1.23 V) | +24dBu (12.28V) | D-SUB接口 25P（內接口） |
| -6dB | +18dBu (6.16 V) | |||||
數字I/O特性
| 端口 | 格式 | 數據長度 | 電平 | 控制臺接口 | |
|---|---|---|---|---|---|
| AES/EBU | AES/EBU專業使用 | 24bit | RS422 | D-SUB Connector 25P (Female) | |
| Primary/Secondary | Dante | 24bit | 1000Base-T | RJ-45 x 2 | |
| 級聯 | - | 32bit | LVDS *2 | RJ-45 x 2 | |
控制I/O特性
| 端口 | 電平 | 控制臺接口 | |
|---|---|---|---|
| WORD CLOCK | IN | TTL/75Ω 終止 | BNC 接口 |
| OUT | TTL/75Ω | BNC 接口 | |
| System Link Out | 1.0±0.2Vp-p/75Ω *3 | BNC 接口 | |
*2. 高速CML
*3. AES-3id
DANTE加速卡（AIC128-D）
一般規格
| PCI Express 卡 | 兼容PCI Express x4 插槽 v1.0 及以上規格 |
|---|---|
| 音頻通道 |
256通道（128 in/128 out @ 96 kHz 或不足） 128通道（64 in/64 out @ 176.4 kHz 或更多） |
| 支持采樣率 | 44.1, 48, 88.2, 96, 176.4,和192kHz |
| 上拉/下拉 | +4.1667, +0.1, -0.1, 和 - 4.0 % |
| 采樣位深 | 24 bit |
| Dante網絡接口 | 千兆（1000Mbps；1Gbps）以太網RJ45口×2 |
固件及軟件
產品手冊
NUAGE Brochure
- English
We Chose Nuage
- English
